以下為系列產品選型范圍，具體型號參考性能參數表
口徑范圍： 50～200（mm）
流量范圍： 6.3～400 （m3/h）
揚程范圍： 5～132 （m）
材質：氟塑料
常規產品全部現貨供應，縮短了交貨期。
應用領域： 廣泛應用于石油、化工、制藥、電鍍、環保、水處理等部門，是輸送易燃、易爆、有毒和貴重液體的理想設備
 |  |
產品概述：
IHF為氟塑料合金化工離心泵，第三代改良產品，適用于長期輸送任意濃度的強酸、堿、鹽、強氧化劑等多種腐蝕性介質，其殼體采用金屬外殼內襯聚全氟乙丙烯（FEP）及過流部件全部用塑料合金（PTFE、FEP）制成，集多種塑料泵之優點，具有耐腐蝕性強、耐磨性好、機械強度高、不老化、無毒素分解特點。在結構設計上,加粗了軸徑、縮短了懸臂比，消除了化工泵的弊病，提高了運行穩定性，降低了維修費用和運行成本,泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。該泵具有耐腐、耐磨、耐高溫、不氧化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。
產品優點：
1.IHF襯氟離心泵具有耐腐、耐高溫、不老化、機械強度高、高效節能等優點。2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和模壓燒結而成。具有流道寬、效率高、汽蝕余量性能好、徑向力小、流道光潔和互換性好等特點；
3.氟塑料（PTFE、FEP、PFA）是耐腐蝕材料（俗稱：塑料王），可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損；
4.軸封選用先進的外裝式波紋管機械密封，不用拆卸即可調整機封，對磨的密封面可選配：碳化硅、無壓燒結碳化硅、陶瓷、四氟、硬質合金等材料，以達到輸送各種介質的要求，保證了機封的使用壽命。
5.無需獨立潤滑和冷卻水，降低了能耗。
6.分為長支架軸聯式和短支架直聯式兩種結構形式，無需拆卸管道，維修方便。
7.臥式安裝，結構緊湊、可與標準化工離心泵互換，方便用戶更換和使用；
產品用途：廣泛應用于石油、化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于強酸堿、有機容劑和貴重液體的輸送。
技術參數：
流量：6.3～400m3/h；
揚程：5～132m；
轉速：2900、1450r/min；
功率：0.55～110KW；
進口直徑：50～200mm；
最高工作壓力：1.6Mpa。

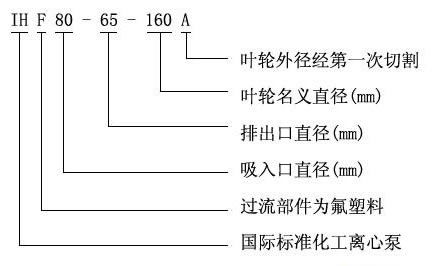

型號意義：
結構圖：
序號 | 名稱 | 材料 |
1 | 泵體 | HT200 |
2 | 葉輪骨架 | 45#鋼 |
3 | 葉輪 | 聚全氟乙丙烯 |
4 | 泵體襯里 | 聚全氟乙丙烯 |
5 | 泵蓋襯里 | 聚全氟乙丙烯 |
6 | 泵蓋 | HT200 |
7 | 機封蓋壓 | 1Cr18Ni9Ti |
8 | 靜環 | 99.9%氧化鋁陶瓷 |
9 | 動環 | 填充四氟乙烯 |
10 | 泵軸 | 3Cr13 |
11 | 軸承體 | HT200 |
12 | 聯軸器 | HT200 |
型號 | 轉數r/min | 流量 | 揚程m | 效率% | 功率kw | 汽蝕余量m | 葉輪直徑mm | 重量kg | ||
m3/h | L/S | 軸功率 | 電機功率 | |||||||
IHF32-25-125 | 2900 | 3.5 5 6.5 | 0.97 1.39 1.8 | 21 20 18 | 40 44 42 | 0.5 0.62 0.76 | 1.5 | 2.3 | 128 | 80 |
IHF32-25-125 | 1450 | 1.75 2.5 3.25 | 0.49 0.69 0.9 | 5.25 5 4.5 | 37 40 38 | 0.068 0.085 0.105 | 0.75 | 2.3 | 128 | 75 |
IHF32-25-125A | 2900 | 3.1 4.5 5.8 | 0.86 1.25 1.61 | 17.6 16 14.4 | 38 41 40 | 0.7 0.48 0.57 | 1.1 | 2.3 | 115 | 75 |
IHF32-25-160 | 2900 | 3.5 5 6.5 | 0.97 1.39 1.8 | 32 33 30 | 34 40 42 | 0.93 1.1 1.26 | 2.2 | 2.3 | 162 | 90 |
IHF32-25-160 | 1450 | 1.75 2.5 3.25 | 0.49 0.69 0.9 | 8.25 8 7.5 | 30 38 40 | 0.131 0.143 0.166 | 0.75 | 2.3 | 162 | 75 |
IHF32-25-160A | 2900 | 3.1 4.5 5.8 | 0.86 1.25 1.61 | 29 28 26 | 30 35 36 | 0.81 0.97 1.14 | 1.5 | 2.3 | 152 | 80 |
IHF40-32-125 | 2900 | 4.4 6.5 8.3 | 1.22 1.8 2.31 | 21 20 18 | 40 45 43 | 0.63 0.79 0.95 | 2.2 | 2.5 | 128 | 90 |
IHF40-32-125 | 1450 | 2.2 3.25 4.15 | 0.6 0.9 1.15 | 5.25 5 4.5 | 37 41 40 | 0.085 0.108 0.127 | 0.75 | 2.5 | 128 | 75 |
IHF40-32-125A | 2900 | 3.9 5.6 7.4 | 1.08 1.56 2.06 | 17.6 16 14.4 | 38 42 40 | 0.49 0.58 0.72 | 1.5 | 2.5 | 115 | 80 |
IHF40-32-160 | 2900 | 4.4 6.5 8.3 | 1.22 1.8 2.31 | 32 33 30 | 34 40 39 | 1.16 1.42 1.71 | 2.2 | 2.5 | 162 | 90 |
IHF40-32-160 | 1450 | 2.2 3.25 4.15 | 0.6 0.9 1.15 | 8.25 8 7.5 | 33 36 37 | 0.41 0.15 0.18 | 0.75 | 2.5 | 162 | 75 |
IHF40-32-160A | 2900 | 3.9 5.6 7.4 | 1.08 1.56 2.06 | 29 28 26 | 32 38 37 | 0.96 1.23 1.41 | 1.5 | 2.5 | 152 | 80 |
IHF50-32-125 | 2900 | 8.8 12.5 16.3 | 1.08 1.56 2.06 | 21.5 20 17.5 | 45 54 53 | 1.15 1.26 1.47 | 2.2 | 3 | 128 | 90 |
IHF50-32-125 | 1450 | 4.4 6.25 8.15 | 1.2 1.74 2.26 | 5.37 5 4.37 | 37 46 45 | 0.17 0.18 0.22 | 0.75 | 3 | 128 | 75 |
IHF50-32-125A | 2900 | 8 11 14.5 | 2.22 3.05 4.03 | 17 16 14 | 42 52 51 | 0.88 0.92 1.08 | 1.5 | 3 | 115 | 80 |
IHF50-32-160 | 2900 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 33 32 30 | 41 48 47 | 1.93 2.27 2.84 | 4 | 3 | 160 | 120 |
IHF50-32-160 | 1450 | 4.4 6.25 8.15 | 1.2 1.74 2.26 | 8.25 8 7.5 | 31 41 42 | 0.31 0.33 0.39 | 0.75 | 3 | 160 | 90 |
IHF50-32-160A | 2900 | 8.2 11.7 15.2 | 2.28 3.25 4.22 | 29 28 26 | 39 47 46 | 1.16 1.88 2.34 | 3 | 3 | 150 | 100 |
IHF50-32-200 | 2900 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 52 50 48 | 34 42 41 | 3.7 4.1 5.2 | 7.5 | 3 | 190 | 150 |
IHF50-32-200 | 1450 | 4.4 6.25 8.15 | 1.2 1.74 2.26 | 13 12.5 12 | 25 33 36 | 0.62 0.65 0.74 | 1.5 | 3 | 190 | 100 |
IHF50-32-200A | 2900 | 8.2 11.7 15.2 | 2.28 3.25 4.22 | 45 44 42 | 31 40 39 | 3.24 3.5 4.45 | 5.5 | 3 | 178 | 130 |
IHF50-32-250 | 2900 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 82 80 76 | 27 35 34 | 7.3 7.8 10 | 11 | 3 | 250 | 220 |
IHF50-32-250 | 1450 | 4.4 6.25 8.15 | 1.2 1.74 2.26 | 20.5 20 19 | 20 27 30 | 1.22 1.26 1.4 | 2.2 | 3 | 250 | 100 |
IHF50-32-250A | 2900 | 8.2 11.7 15.2 | 2.28 3.25 4.22 | 71 70 68 | 25 34 33 | 4.53 6.56 8.52 | 7.5 | 3 | 235 | 170 |
IHF65-50-125 | 2900 | 17.5 25 32 | 4.86 6.94 9.0 | 21.5 20 17.5 | 56 64 63 | 1.83 2.13 2.42 | 3 | 3.5 | 128 | 100 |
IHF65-50-125 | 1450 | 8.75 12.5 16 | 2.43 3.47 4.44 | 5.37 5 4.37 | 45 57 58 | 0.28 0.3 0.33 | 0.75 | 3.5 | 128 | 80 |
IHF65-50-125A | 2900 | 15.6 22.3 29 | 4.33 6.19 8.1 | 17 16 14 | 53 62 61 | 1.36 1.57 1.79 | 2.2 | 3.5 | 115 | 90 |
IHF65-50-160 | 2900 | 17.5 25 32 | 4.86 6.94 9 | 33 32 27.5 | 50 59 57 | 3.15 3.69 4.2 | 5.5 | 3.5 | 160 | 145 |
IHF65-50-160 | 1450 | 8.75 12.5 16 | 2.43 3.47 4.44 | 8.25 8 6.87 | 40 53 51 | 0.49 0.51 0.59 | 1.1 | 3.5 | 160 | 90 |
IHF65-50-160A | 2900 | 16.4 23.3 30.4 | 5.56 6.5 8.44 | 29 28 24 | 48 58 56 | 2.7 3.1 3.54 | 4 | 3.5 | 150 | 130 |
IHF65-40-200 | 2900 | 17.5 25 32 | 4.86 6.94 9 | 52 50 45.5 | 45 54 54 | 5.5 6.3 7.35 | 11 | 3.5 | 195 | 225 |
IHF65-40-200 | 1450 | 8.75 12.5 16 | 2.43 3.47 4.44 | 13 12.5 11.4 | 36 46 47 | 0.86 0.93 1.05 | 1.5 | 3.5 | 195 | 100 |
IHF65-40-200A | 2900 | 16.4 23.3 30.4 | 4.56 6.5 8.44 | 46 44 40 | 43 53 52 | 4.3 5 5.2 | 7.5 | 3.5 | 183 | 170 |
IHF65-40-250 | 2900 | 17.5 25 32 | 4.86 6.94 9 | 82 80 76 | 39 50 52 | 10.1 10.9 12.74 | 18.5 | 3.5 | 250 | 240 |
IHF65-40-250 | 1450 | 8.75 12.5 16 | 2.43 3.47 4.44 | 20.5 20 19 | 32 42 44 | 1.52 1.62 1.88 | 3 | 3.5 | 250 | 130 |
IHF65-40-250A | 2900 | 16.4 23.3 30.4 | 4.56 6.5 8.44 | 71 70 68 | 36 48 50 | 8.8 9.3 11.25 | 15 | 3.5 | 235 | 230 |
IHF80-65-125 | 2900 | 35 50 65 | 9.72 13.9 18.1 | 21.5 20 17 | 64 69 67 | 3.2 3.95 4.5 | 5.5 | 4 | 134 | 150 |
IHF80-65-125 | 1450 | 17.5 25 32.5 | 4.86 6.9 9 | 5.37 5 4.25 | 54 64 62 | 0.47 0.53 0.61 | 1.1 | 4 | 134 | 90 |
IHF80-65-125A | 2900 | 31 45 58 | 8.6 12.5 16.1 | 17 16 14 | 62 68 67 | 2.3 2.88 3.3 | 4 | 4 | 120 | 130 |
IHF80-65-160 | 2900 | 35 50 65 | 9.72 13.9 18.1 | 33 32 27.5 | 60 68 67 | 5.24 6.41 7.27 | 11 | 4 | 165 | 220 |
IHF80-65-160 | 1450 | 17.2 25 32.5 | 4.86 6.9 9 | 8.25 8 6.88 | 50 62 61 | 0.78 0.88 1 | 1.5 | 4 | 165 | 100 |
IHF80-65-160A | 2900 | 31 45 58 | 8.6 12.5 16.1 | 29 28 24 | 58 67 66 | 4.1 5.12 5.34 | 7.5 | 4 | 165 | 190 |
IHF80-50-200 | 2900 | 35 50 65 | 9.72 13.9 18.1 | 52 50 45.5 | 52 64 65 | 9.53 10.64 12.39 | 15 | 4 | 197 | 230 |
IHF80-50-200 | 1450 | 17.2 25 32.5 | 4.86 6.9 9 | 13 12.5 11.38 | 51 59 58 | 1.21 1.44 1.74 | 3 | 4 | 197 | 130 |
IHF80-50-200A | 2900 | 31 45 58 | 8.6 12.5 16.1 | 46 44 40 | 50 63 62 | 7.53 8.56 10 | 11 | 4 | 185 | 220 |
IHF80-50-250 | 2900 | 35 50 65 | 9.72 13.9 18.1 | 82 80 72 | 40 50 51 | 19.4 21.8 25 | 30 | 4 | 248 | 400 |
IHF80-50-250 | 1450 | 17.2 25 32.5 | 4.86 6.9 9 | 20.5 20 18 | 40 50 51 | 2.4 2.7 3.12 | 4 | 4 | 248 | 145 |
IHF80-50-250A | 2900 | 31 45 58 | 8.6 12.5 16.1 | 71.5 70 63 | 39 50 51 | 15.4 17.6 19.9 | 22 | 4 | 232 | 310 |
IHF100-80-125 | 2900 | 70 100 130 | 19.4 27.8 36.1 | 23 20 14 | 70 75 65 | 6.26 7.26 7.63 | 11 | 5 | 136 | 220 |
IHF100-80-125 | 1450 | 35 50 65 | 9.7 13.9 18 | 5.75 5 3.5 | 65 70 64 | 0.85 0.97 0.98 | 1.5 | 4.5 | 136 | 100 |
IHF100-80-125A | 2900 | 62.6 89 116 | 17.4 24.7 32.2 | 18 16 11 | 68 73 65 | 4.5 5.3 5.74 | 7.5 | 5 | 122 | 200 |
IHF100-80-160 | 2900 | 70 100 130 | 19.4 27.8 36.1 | 34 32 24 | 68 74 65 | 9.53 11.78 13.03 | 15 | 5 | 170 | 230 |
IHF100-80-160 | 1450 | 35 50 65 | 9.7 13.9 18 | 8.5 8 6.5 | 60 68 67 | 1.35 1.60 1.69 | 2.2 | 4.5 | 170 | 110 |
IHF100-80-160A | 2900 | 65.4 93.5 121 | 18.2 26 33.6 | 32 28 21 | 66 73 65 | 8.6 9.3 10.6 | 11 | 5 | 159 | 220 |
IHF100-65-200 | 2900 | 70 100 130 | 19.4 27.8 36.1 | 52 50 42 | 64 72 71 | 15.5 18.91 20.94 | 30 | 5 | 210 | 400 |
IHF100-65-200 | 1450 | 35 50 65 | 9.7 13.9 18 | 13 12.5 10.5 | 60 68 63 | 2.06 2.5 2.95 | 4 | 4.5 | 210 | 140 |
IHF100-65-200A | 2900 | 65.4 93.5 121 | 18.2 26 33.6 | 46 44 37 | 63 71 70 | 13 15.02 17.4 | 22 | 5 | 197 | 310 |
IHF100-65-250 | 2900 | 70 100 130 | 19.4 27.8 36.1 | 87 80 68 | 62 69 68 | 26.6 31.6 35 | 45 | 4 | 255 | 450 |
IHF100-65-250 | 1450 | 30 50 60 | 8.33 13.9 16.7 | 21.2 20 18.5 | 58 63 62 | 3 4.3 4.72 | 5.5 | 4.5 | 255 | 170 |
IHF100-65-250A | 2900 | 65.4 93.5 121 | 16.2 26 33.6 | 76.5 70 59 | 60 68 67 | 20.25 26.2 28 | 37 | 4.5 | 238 | 410 |
 |
||
