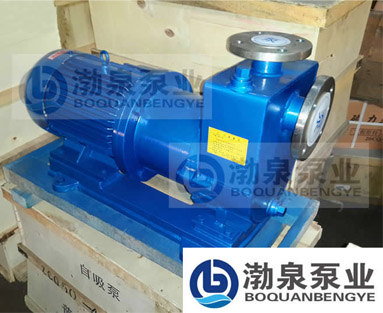

ZCQ80-65-160磁力驅動自吸泵 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

產品介紹 ZCQ80-65-160磁力驅動自吸泵(以下簡稱自吸泵)是根據眾用戶的要求，在CQ型磁力泵的基礎上吸取國外技術，并經過工程技術人員反復研究試驗而成功的新產品。 ZCQ80-65-160磁力驅動自吸泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水，自吸高度4米。 ZCQ80-65-160磁力驅動自吸泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。 因此，它是有廣泛的用途，我們真誠地向用戶推薦這種ZCQ80-65-160磁力驅動自吸泵。 型號意義：
結構圖：
工作原理： ZCQ80-65-160磁力驅動自吸泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見圖。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。 裝置實例：  自吸泵的安裝 一、開箱后檢查泵銘牌，校對自吸泵產品主要參數是否與使用要求相符。 二、自吸泵應水平安裝，泵體不得承受管路重量。 三、泵與管路應保持良好的密封。 自吸泵的使用 一、泵使用前應進行檢查、電機風葉轉動要靈活、無卡住及異聲現象，各緊固件要牢固。 二、擰開泵上方的加水螺栓，加入儲液水不少于泵體容積的三分之二，旋緊螺栓。 三、接上電源試轉一下，從電機端看，運轉是否與泵轉向標記一致。 四、泵停止工作前，先關閉排出閥門，再關閉電源，最后關閉吸入管閥門。 自吸泵使用應注意事項 1．因自吸泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成時空載運轉。 2．被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。 3．泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。 4．被輸送的介質及其溫度應在泵材允許的范圍內。金屬泵的使用溫度＜100℃，被輸送的介質比重≤1.3；介質比重＜1.3時，將影響技術性能。 5．對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。 6．ZCQ80-65-160磁力驅動自吸泵運行500小時后，應拆檢軸承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5～1mm，葉輪軸向竄動1.5～2mm時，應更換軸承和軸向動環。 因產品生產批次、型號不同，產品圖片及安裝尺寸僅供參考，詳情可聯系我們的銷售人員了解更多ZCQ80-65-160磁力驅動自吸泵相關信息！
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
