| 三螺桿泵的結構及工作原理 | ||||||||||||||||||
| 發布者：www.uyxlcua.cn 發布時間：16-10-18 閱讀：次 |
||||||||||||||||||
三螺桿泵的結構及工作原理： 三螺桿泵主要是由固定在泵體中的襯套(泵缸)以及安插在泵缸 中的主動螺桿和與其嚙合的兩根從動螺桿所組成。三根互相嚙合的螺桿，在泵缸內按每個導程形成為一個密封腔，造成吸排口之間的密封。泵工作時，由于兩從動螺桿與主動螺桿左右對稱嚙合， 故作用在主動螺桿上的徑向力完全平衡，主動螺桿不承受彎 曲負荷。從動螺桿所受徑向力沿其整個長度都由泵缸襯套來支承，因此，不需要在外端另設 軸承，基本上也不承受彎曲負荷。在運行中，螺桿外圓表面和 泵缸內壁之間形成的一層油膜，可防止金屬之間的直接接觸，使螺桿齒面的磨損大大減少。 螺桿泵工作時，兩端分別作用著液體的吸排壓力，因此對螺桿要產生軸向推力。對于壓差小于10千克力/cm2 的小型泵，可以采用止推軸承。此外，還通過主動螺桿的中央油孔將 高壓油引入各螺桿軸套的底部，從而在螺桿下端產生一個與軸向推力方向相反的平衡推力。螺桿泵和其它容積泵一樣，當泵的排出口完全封閉時，泵內的壓力就會上升到使泵損壞或使電動機過載的危險程度。所以，在泵的吸排口處，就必須設置安全閥。 三螺桿泵是利用螺桿的回轉來吸排液體的。中間螺桿為主動螺桿，由原動機帶動回轉，兩邊的螺桿為從動螺桿，隨主動螺桿作反向旋轉。主、從動螺桿的螺紋均為雙頭螺紋。

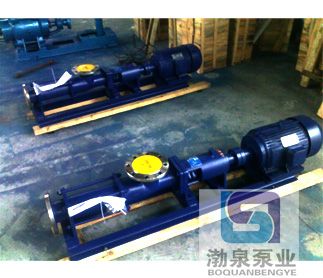

由于各螺桿的相互嚙合以及螺桿與襯筒內壁的緊密配合，在泵的吸入口和排出口之間，就會被分隔成一個或多個密封空間。隨著螺桿的轉動和嚙合，這些密封空間在泵的吸入端不斷形成，將吸入室中的液體封入其中，并自吸入室沿螺桿軸向連續地推移至排出端，將封閉在各空間中的液體不斷排出，猶如一螺母在螺紋回轉時被不斷向前推進的情形那樣，這就是螺桿泵的基本工作原理。螺桿與殼體之間的密封面是一個空間曲面。在這個曲面上存在著諸如ab或de之類的非密封區，并且與螺桿的凹槽部分形成許多三角形的缺口abc、def。這些三角形的缺口構成液體的通道，使主動螺桿凹槽A與從動螺桿上的凹槽B、C相連通。而凹槽B、C又沿著自己的螺線繞向背面，并分別和背面的凹槽D、E相連通。由于在槽D、E與槽F(它屬于另一頭螺線)相銜接的密封面上，也存在著類似于正面的三角形缺口a’b’c’，所以D、F、E也將相通。這樣，凹槽ABCDEA也就組成一個‘∞’形的密封空間(如采用單頭螺紋，則凹槽將順軸向盤饒螺桿，將吸排口貫通，無法形成密封)。不難想象，在這樣的螺桿上，將形成許多個獨立的‘∞’形密封空間，每一個密封空間所占有的軸向長度恰好等于累桿的導程t。因此，為了使螺桿能吸、排油口分隔開來，螺桿的螺紋段的長度至少要大于一個導程。 從上述工作原理可以看出螺桿泵有以下優點：1)壓力和流量范圍寬闊。壓力約在3.4-340千克力/cm2，流量可達18600cm3/分;2)運送液體的種類和粘度范圍寬廣;3)因?yàn)楸脙?nèi)的回轉部件慣性力較低，故可使用很高的轉速;4)吸入性能好，具有自吸能力;5)流量均勻連續，振動小，噪音低;6)與其它回轉泵相比，對進入的氣體和污物不太敏感;7)結構堅實，安裝保養容易。 三螺桿泵的缺點是：螺桿的加工和裝配要求較高;泵的性能對液體的粘度變化比較敏感。 (二)工作原理：螺桿泵屬推進式容積泵，主要部件是轉子和定子，轉子是一個大導程大齒高和較小螺旋內經的螺桿(轉子)定子是與之相配的雙頭螺線和螺套，這樣在轉子和定子間形成了儲存介質的空間，當轉子在定子內運轉時，介質沿軸向由吸入端向排出運動?！ ?三)特點 ★定子與轉子接觸的螺旋封線將收入腔與排出腔完全分開，使泵具有閥門的隔斷作用 ★可實現液、氣、固體的多相混輸 ★三螺桿泵內流體流動時容積不發生變化，沒有瑞流攪動和脈 ★彈性定子形成的容積腔能有效地降低輸送含固體顆粒介質時的磨耗 ★輸入介地粘度可達50000Mpa·s含固量可達50% ★流量與轉速正比，借助調速器可實現量的自動調節泵可以正反輸送。 螺桿泵具有以下優點： 1、和離心泵相比三螺桿泵無需安裝閥們流量是穩定的線性流動 2、和柱塞泵相比三螺桿泵具有自吸能力強、吸入高度強 3、和隔膜泵相比三螺桿泵可輸送各種混合雜質含有氣體及固體顆?；蚶w維的介質，也可輸送各種腐蝕性物質 4、和齒輪相比三螺桿泵可輸送高粘度的物質 5、和柱塞泵、隔膜泵及齒輪泵不同的是，三螺桿泵可用于藥劑填充和計量
|
||||||||||||||||||
|
||||||||||||||||||
