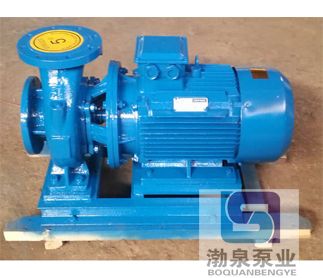

臥式單級管道離心泵ISW32-200是渤泉泵業制造有限公司的主導產品，系列型號有ISW、ISWR、ISWH、ISWY、ISWHY、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型，臥式管道離心泵系根據IS型、IR型離心泵之性能參數，參照國際標準ISO2858和最新的國家管道離心泵標準JB/T53058-93進行設計制造，采用國內優秀水力模型優化設計而成，是理想的新一代高效節能臥式管道離心泵產品。同時根據使用溫度、介質等不同在ISW型基礎上派生出熱水泵、高溫泵、化工泵、油泵等，是目前國家標準定型推廣產品。該系列產品具有運行平穩無振動；不同材質的硬質合金密封，保證了不同介質輸送均無泄漏；噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲；故障率低：結構簡單合理，整機無故障工作時間大大提高。
二、ISW32-200_臥式單級管道離心泵 用 途
1、ISW型臥式管道離心泵，供輸送清水及物理化學性質類擬清水的其它液體之用。適用于工業和城市給排水、高層建筑增壓送水、船用、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環及設備配套。使用介質溫度不超過85℃。
2、ISWR型臥式熱水循環泵適用于能源、冶金、木材加工、化工、紡織、造紙以及飯店、浴室、賓館、鍋爐熱水增壓循環和城市住房采暖循環等場合。使用溫度不超過120℃。
3、ISWH型臥式化工離心泵適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等行業輸送有腐蝕性的液體。使用溫度－20℃~+105℃。
4、ISWY型臥式防爆油泵適用于石油、輕紡、化工、機械等行業輸送易燃、易爆液體，被輸送介質溫度不超過120℃。
5、ISWHY型臥式不銹鋼防爆型化工離心泵，適用于輸送易燃、易爆性化工液體。
6、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型臥式低轉速離心泵，適應環境噪聲要求較高的場合，尤其適用空調系統冷凍水、冷卻水循環及末端增壓。 三、ISW32-200_臥式單級管道離心泵 工作條件:
1、臥式管道離心泵系統最高工作壓力為1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa（泵系統工作壓力高于1.6Mpa時，應在訂貨時另行提出，以便在制造時泵的過流部件和聯接部采用鑄鋼。
2、輔送介質為清水或物理化學性質類似清水的其它液體（輸送介質帶有細小顆粒時，應在訂貨時另行提出，以便裝配耐磨式機械密封）所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
3、周圍環境溫度不超過40℃,海拔高度不超過1000m，相對濕度不超過95%。
注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。 四、ISW32-200_臥式單級管道離心泵 產品特點:
1、結構緊湊。該系列泵為臥式結構，機泵一體、外型美觀、占地面積少，與普通臥式泵比較，占地面積減少30%。如采用IP54戶外電機則無需泵房，可置于戶外使用。
2、運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有極好的運靜平衡，運行時無振動、低噪音，延長了軸承的使用壽命，改善了使用環境。
3、軸封采用優質機械密封，動、靜環由硬質合金制成，耐磨損、無匯漏、使用壽命長。
4、采用先進水力模型，具有效率高，性能好等特點。
5、結構獨特。泵體下側設有放水孔，進、出口法蘭設有取壓孔，能確保泵的正常使用和維護。
6、該系列臥式泵進口為水平方向，出口為垂直向上結構，便于管路布置。

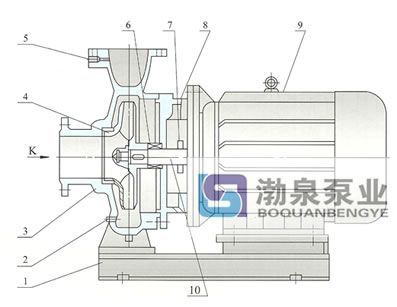

1 | 底座 | 4 | 葉輪 | 7 | 擋水圈 | 10 | 軸 | 2 | 放水孔 | 5 | 取壓孔 | 8 | 端蓋 | | | 3 | 泵體 | 6 | 機械密封 | 9 | 電機 | | |
ISW32-200_臥式單級管道離心泵結構見圖。該電組由泵、電機和底座三部分組成。泵結構包括泵體、葉輪、泵蓋、機械密封等零部件組成。泵為單級單吸臥式離心泵，泵體和泵蓋兩部份是從葉輪背面處剖分的，即為后開門結構形式。大多數泵的葉輪前、后均設有封密環，并在葉輪后蓋板上設有平衡孔，以平衡作用在轉子上的軸向力。泵進口為軸向水平吸入，出口為垂直向上布置。泵和電機同軸，電機軸伸端采用雙角接觸球軸承結構可部分平衡泵的殘余軸向力。泵與電機越聯，安裝時無需校正，具有共同底座，并用JG型隔振器進行隔振。
型號 | 流量 | 揚程
(m) | 效率
(%) | 轉速
(r/min) | 電機功率
(kw) |
|---|
(m3/h) | (L/s) |
|---|
| | | | | | | 25-110 | 2.8
4.0
5.2 | 0.78
1.11
1.44 | 16.0
15.0
13.5 | 34
42
41 | 2900 | 0.55 | 25-125 | 2.8
4.0
5.2 | 0.78
1.11
1.44 | 20.6
20.0
18.0 | 28
36
35 | 2900 | 0.75 | 25-125A | 2.5
3.6
4.6 | 0.69
1.00
1.28 | 17.0
16.0
14.4 | 29
35
31 | 2900 | 0.75 | 25-160 | 2.8
4.0
5.2 | 0.78
1.11
1.44 | 33
32
30 | 24
32
33 | 2900 | 1.5 | 25-160A | 2.6
3.7
4.9 | 0.12
1.03
1.36 | 29
28
26 | 27
31
29 | 2900 | 1.1 | 32-100 | 3.5
4.5
5.3 | 0.97
1.24
1.47 | 14.5
12.5
11 | 35
40
38 | 2900 | 0.55 | 30-125 | 3.5
5.0
6.5 | 0.97
1.39
1.80 | 22
20
18 | 40
44
42 | 2900 | 0.75 | 32-125A | 3.1
4.5
5.8 | 0.86
1.25
1.61 | 17.6
16.0
14.4 | 39
43
40 | 2900 | 0.55 | 32-160 | 4.4
6.3
8.3 | 1.22
1.75
2.32 | 33
32
30 | 40
44
42 | 2900 | 1.5 | 32-160A | 2.8
4.0
5.2 | 0.78
1.11
1.44 | 27
25
21 | 31
34
32 | 2900 | 1.1 | 32-200 | 3.1
4.5
5.8 | 0.86
1.25
1.61 | 50.5
50.0
48.0 | 28
32
30 | 2900 | 3 | 32-200A | 2.8
4.0
5.2 | 0.78
1.11
1.44 | 44.6
44
42.7 | 34
40
42 | 2900 | 2.2 | 32-160(1) | 4.4
6.3
8.3 | 1.22
1.75
2.32 | 33.2
32
30.2 | 34
40
42 | 2900 | 2.2 | 32-200(1) | 4.4
6.3
8.3 | 1.22
1.75
2.32 | 50.5
50.0
48.0 | 26
33
35 | 2900 | 4 | 40-100 | 4.4
6.3
8.3 | 1.22
1.75
2.31 | 13.2
12.5
11.3 | 48
54
53 | 2900 | 0.55 | 40-100A | 3.9
5.6
7.4 | 1.08
1.56
2.06 | 10.6
10.0
9.0 | 48
52
50 | 2900 | 0.37 | 40-125 | 4.4
6.3
8.3 | 1.22
1.75
2.31 | 21
20
18 | 41
46
43 | 2900 | 1.1 | 40-125A | 3.9
5.6
7.4 | 1.08
1.56
2.06 | 17.6
16
14.4 | 40
45
41 | 2900 | 0.75 | 40-160 | 4.4
6.3
8.3 | 1.22
1.75
2.31 | 33
32
30 | 35
40
40 | 2900 | 2.2 | 40-160A | 4.1
5.9
7.8 | 1.14
1.64
2.17 | 29
28
26.3 | 34
39
39 | 2900 | 1.5 | 40-160B | 3.8
5.5
7.2 | 1.06
1.53
2.0 | 25.5
24
22.5 | 34
38
37 | 2900 | 1.1 | 40-200 | 4.4
6.3
8.3 | 1.22
1.75
2.31 | 51
50
48 | 26
33
32 | 2900 | 4 | 40-200A | 4.1
5.9
7.8 | 1.14
1.64
2.17 | 45
44
42 | 26
31
32 | 2900 | 3 | 40-200B | 3.7
5.3
7.0 | 1.03
1.47
1.94 | 38
36
34.5 | 25
29
27 | 2900 | 2.2 | 40-250 | 4.4
6.3
8.3 | 1.22
1.75
2.31 | 82
80
74 | 24
28
28 | 2900 | 7.5 | 40-250A | 4.1
5.9
7.8 | 1.14
1.64
2.17 | 72
70
65 | 24
28
27 | 2900 | 5.5 | 40-250B | 3.8
5.5
7.0 | 1.06
1.53
1.94 | 61.5
60
56 | 23
27
26 | 2900 | 4 | 40-100(1) | 8.8
12.5
16.3 | 2.44
3.47
4.53 | 13.2
12.5
11.3 | 55
62
60 | 2900 | 1.1 | 40-100(1)A | 8.0
11.0
14.5 | 2.22
3.05
4.03 | 10.6
10.0
9.0 | 57
60
59 | 2900 | 0.75 | 40-125(1) | 8.8
12.5
16.3 | 2.44
3.47
4.53 | 21.2
20.0
17.8 | 49
58
57 | 2900 | 1.5 | 40-125(1)A | 8.0
11.0
14.5 | 2.22
3.05
4.03 | 17.0
16.0
14.0 | 53
57
55 | 2900 | 1.1 | 40-160(1) | 8.8
12.5
16.3 | 2.44
3.47
4.53 | 33
32
30 | 45
52
51 | 2900 | 3 | 40-160(1)A | 8.2
11.7
15.2 | 2.28
3.25
4.22 | 29
28
26 | 44
51
50 | 2900 | 2.2 | 40-160(1)B | 7.3
10.4
13.5 | 2.38
2.89
3.75 | 23
22
20.5 | 50 | 2900 | 1.5 | 40-200(1) | 8.8
12.5
16.3 | 2.44
3.47
4.53 | 51.2
50
48 | 38
46
46 | 2900 | 5.5 | 40-200(1)A | 8.3
11.7
15.3 | 2.31
3.25
4.25 | 45.0
44
42 | 37
45
45 | 2900 | 4 | 40-200(1)B | 7.5
10.6
13.8 | 2.08
2.94
3.83 | 37
36
34 | 44 | 2900 | 3 | 40-250(1) | 8.8
12.5
16.3 | 2.44
3.47
4.53 | 81.2
80
77.5 | 31
38
40 | 2900 | 11 | 40-250(1)A | 8.2
11.6
15.2 | 2.28
3.22
4.22 | 71.0
70
68 | 38 | 2900 | 7.5 | 40-250(1)B | 7.6
10.8
14 | 2.11
3.0
3.89 | 61.4
60
58 | 37 | 2900 | 5.5 | 40-250(1)C | 7.1
10.0
13.1 | 1.97
2.78
3.64 | 53.2
52
50.4 | 36 | 2900 | 5.5 | 50-100 | 8.8
12.5
16.3 | 2.44
3.47
4.53 | 13.6
12.5
11.3 | 55
62
