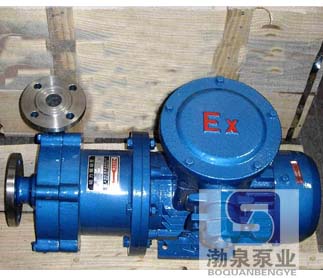

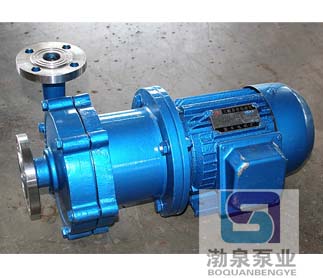

50CQ-25P 化工磁力泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的泵種，當原動機帶動外磁鋼轉子時，通過磁場的作用驅動內磁鋼轉子同步旋轉，而內磁鋼轉子和葉輪連成一體，從而達到無接觸帶動葉輪轉動之目的。由于液體被封閉在靜止的隔離套內，所以磁力泵是一種全封閉、無泄漏的泵型，因此完全杜絕了機械密封離心泵不可避免的跑、冒、滴、漏的弊病。
磁力驅動泵在石油、化工、制藥、電子等眾多領域，越來越多的廠家，對其輸送的介質都要求無泄漏的工藝環境，迫切需要選擇理想的泵型，CQ系列磁力驅動泵吸收了國內外水平的磁力泵生產技術、材料、工藝，成功的解決了目前國內磁力泵的隔離套、葉輪等部件易損壞的技術難題。CQB、IMD、CQ、CQF系列磁力泵經過使用單位長時間的生產性連續運行考驗，越來越多的用戶確信他們所選的是安全、可靠的泵型。 用 途
CQ系列不銹鋼磁力泵的過流部件采用不銹鋼（304、316、316L）制成，廣泛應用于石油、化工、制藥、電鍍、環保、水處理等部門，是輸送易燃、易爆、有毒和貴重液體的理想設備，是創建無泄漏、無污染文明車間的選擇。適用溫度：-20℃～100℃。 防漏設計
以靜密封取代動密封，利用磁力耦合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。 操作原理

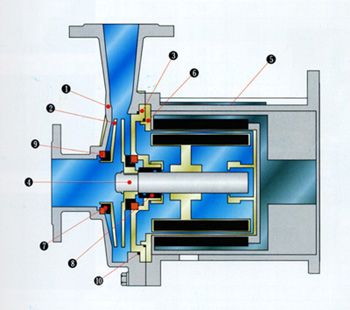

驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動轉子組合上的葉輪旋轉。 結構與材料 | | |
| | 1 | 泵 體 | 不銹鋼 | | 2 | 葉 輪 | 不銹鋼 | | 3 | 隔 板 | 不銹鋼 | 4 | 主 軸 | 不銹鋼 | | 5 | 轉子組合 | 稀土永磁體+不銹鋼 | | 6 | 隔套總成 | 不銹鋼 | | 7 | 動 環 | 填充F4 | | 8 | 軸 承 | 填充F4 | | 9 | 靜 環 | 碳化硅或氧化鋁陶瓷 | | 10 | 密封圈 | 氟橡膠 |
|
型號意義：

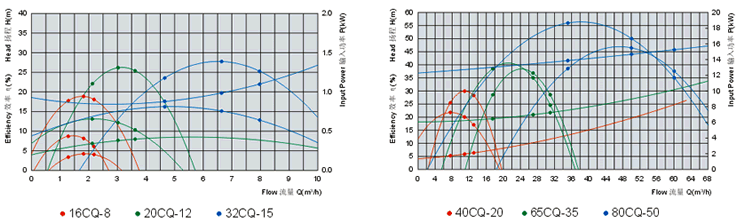

性能曲線：
規格及參數： 性能數據 | 流量范圍 | 1.2~60m3/h | 揚程范圍 | 5~50m | 介質溫度 | -20℃＜T＜+100℃ | 環境溫度 | 不超過40℃ | 最高工作壓力 | 泵吸入口壓力+泵揚程≤1.0MPa | 電機數據 | 配套功率 | 0.12KW~22KW | 電壓 | 380V、440V | 頻率 | 50HZ、60HZ | 轉數 | 2900r/min | 防護等級 | IP54/IP55 | 絕緣等級 | F | 材料 | 泵體、泵蓋、葉輪 | ZG1Cr18Ni9Ti | 泵軸 | 1Cr18Ni9Ti |
型號 | 軟管式接口 | 流量 (m3/h) | 揚程
(m) | 電機功率(KW) | 電壓V | 進口 | 出口 | 16CQ-8 | 16 | 12 | 1.5 | 8 | 0.18 | 220/380 | 20CQ-12 | 20 | 12 | 3 | 12 | 0.37 | 220/380 | 25CQ-15 | 25 | 20 | 6.6 | 15 | 1.1 | 380 | 32CQ-15 | 32 | 25 | 6.6 | 15 | 1.1 | 380 | 32CQ-25 | 32 | 25 | 6.6 | 25 | 1.1 | 380 | 40CQ-20 | 40 | 32 | 10.8 | 20 | 2.2 | 380 | 40CQ-32 | 40 | 32 | 12 | 32 | 4 | 380 | 50CQ-25 | 50 | 40 | 14.4 | 25 | 4 | 380 | 50CQ-32 | 50 | 40 | 13.2 | 32 | 4 | 380 | 50CQ-50 | 50 | 32 | 7.8 | 50 | 5.5 | 380 | 65CQ-25 | 65 | 50 | 16.8 | 25 | 5.5 | 380 | 65CQ-32 | 65 | 50 | 27 | 32 | 7.5 | 380 | 80CQ-32 | 80 | 65 | 51 | 32 | 11 | 380 | 80CQ-50 | 80 | 65 | 51 | 50 | 15 | 380 | 100CQ-32 | 100 | 80 | 60 | 32 | 15 | 380 | 100CQ-50 | 100 | 80 | 60 | 50 | 18.5 | 380 | | 注:表中16CQ-8---100CQ-50都可配防爆電機 |
|
