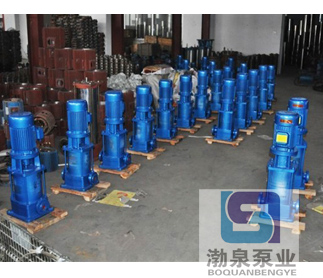

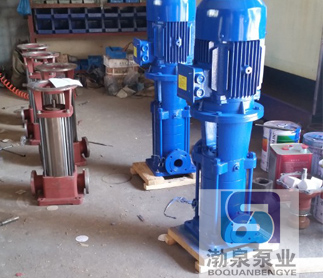

立式多級離心泵DL系列是采用IS型離心泵的水力模型，為立式多級多節段式結構。螺桿把進水段、中段、出水段夾緊聯成一體。水泵每一級裝一個葉輪、一個導水葉。軸向力采用水力平衡法解決，殘余軸向力由球軸軸承承受，用油脂潤滑。軸封采用軟填料或機械密封。產品執行JB/T2727-93《立式多級泵型式與基本參數》標準，主要供吸送稀釋的、清潔的、不腐蝕的、不爆炸的清水及物理化學性質類似水的不含固體顆?；蚶w維的液體。

DL、DLR型泵系立式單吸多級分段式離心泵供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于高層建筑供水，也可應用于廠礦給排水，輸送液體的流量范圍為4.9~200m3/h,揚程范圍在22-239m,配套功率范圍為1.5~160kw，口徑范圍為Φ40~Φ150mm。

二、適用范圍：
DL、DLR型系列多級離心泵泵適用于工業和城市給排水、高層建筑增壓送水、消防增壓、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。DL型介質使用溫度不超過80℃，DLR型介質使用溫度不超過120℃。

三、 產品特點：
1、泵結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用幫命。
2、泵吸入口和吐出口均為水平方向，簡化了管路的連接。
3、可根據需要，吸入口和吐出口可安裝成同方向或90℃、180℃、270℃幾個不同方向以滿足不同的連接場合。
4、泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其它泵類所不具有的。
5、電機外加防雨罩，泵可置于戶外使用，取消泵房，節省建筑費用。
6、泵轉子具有較小的撓度，且所選用的為4極電機，因此運行平穩、振動小、噪聲低、使用壽命長。

四、技術參數：
流量：4.2-504m3/h；
揚程：24-240m；
功率：1.5-450kw；
轉速：1480r/min；
口徑：φ40-φ250；
溫度范圍：0-+90℃；
工作壓力：≤2.4Mpa。

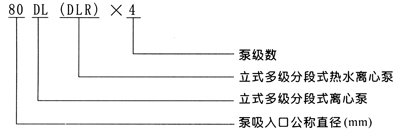

五、型號意義：

 性能參數表
